節点の配置
グリッドシートに座標を入力して節点を作成します。
ここでは、架構の片側の節点を配置します。

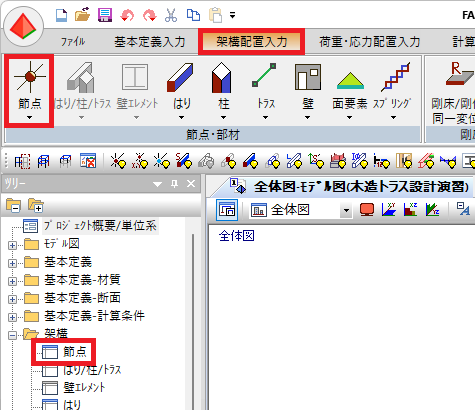

1.[架構配置入力]メニューから[節点のグリッドシート入力]を選択する
または、ツリーウィンドウの[節点]をダブルクリックします。
2.節点のデータを入力する
下記のデータを入力し、[×]ボタンをクリックします。| 名称 | 座標 | ||
|---|---|---|---|
| X | Y | Z | |
| 1 | 0 | 0 | 0 |
| 2 | 0 | 0 | 3235 |
| 3 | 0 | 0 | 4335 |
| 4 | 482.68 | 0 | 4335 |
| 5 | 1100 | 0 | 4335 |
| 6 | 5802.5 | 0 | 4335 |
| 7 | 482.68 | 0 | 4368.5 |
| 8 | 5802.5 | 0 | 6230.44 |
📝テキストの文字をコピーしてグリッドシートに貼り付けることができます。
操作は｢1.2 金物を登録｣の｢📝コピー&ペーストで簡単入力①｣を参照してください。

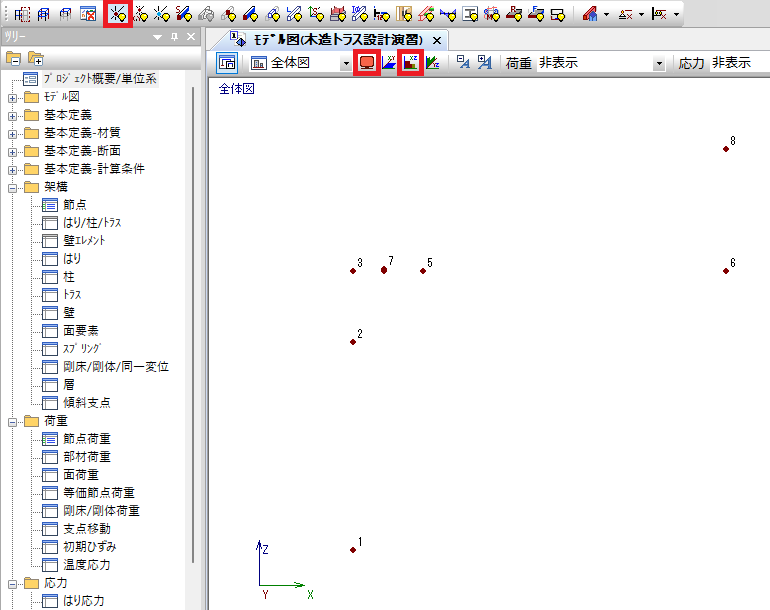

3.節点を表示する
- 表示ツールバー
[節点の表示・非表示]ボタンをクリックします。
- モデルウィンドウ
[立面図(X-Z)表示]ボタンをクリックします。X/Z座標が確認しやすくなります。
📝全ての節点が表示されない場合
モデルウィンドウの[全体表示]ボタンをクリックします。
全ての節点がウィンドウに表示されます。
